Colonnina ICEBERG per la distribuzione dei servizi
ICEBERG fa parte della "Linea Classica" della famiglia di colonnine fisse per la distribuzione di energia elettrica e servizi, quali acqua, aria compressa, trasmissione dati e impianti audio.
L'unità fissa di distribuzione di energia elettrica e servizi complementari ICEBERG è realizzata in acciaio inox AISI304 per essere robusta e durevole nel tempo e si propone come un'intelligente soluzione per spazi urbani, campeggi, porti, marine, centri commerciali, piazzali di sosta caravan e aree per la ricarica di veicoli elettrici.
-In luoghi pubblici vengono utilizzate per piazze, aree mercatali, hotel e alberghi, centri storici, parchi pubblici, centri sportivi, centri commerciali, pontili e marine, parcheggi per caravan e aree di campeggio, aeroporti e hangar, stazioni ferroviarie e metropolitane e stadi.
-In ambiti privati come ville, giardini, piscine, spazi condominiali, officine e capannoni industriali i sistemi di distribuzione fissi rappresentano un aspetto altamente funzionale e di design.
La nuova linea di colonnine di distribuzione, come l’intero assortimento dei prodotti di New VMR, possono essere personalizzati con differenti combinazioni di colori e lavorazioni e l’aggiunta di sistemi di illuminazione per esterni.
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE
La colonnina fissa per la distribuzione di energia elettrica, acqua, aria compressa, trasmissione dati e impianti audio modello ICEBERG è realizzata interamente in acciaio inox AISI304 o AISI316L.
La struttura può essere verniciatura RAL.

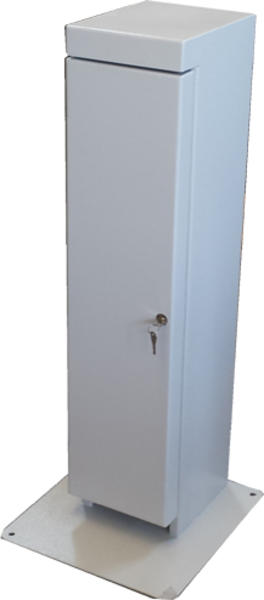

Disponibile nella versione con porta e passaggio cavi oppure senza porta.
E' dotata di sistema di fissaggio esterno.
DETTAGLI TECNICI
Dimensioni standard e caratteristiche meccaniche
ICEBERG con o senza porta L200 x H860mm oppure H1200
ICEBERG con o senza porta L400 x H860mm oppure H1200
Resistenza agli urti IK10
Struttura realizzata in acciaio Inox AISI304
Struttura realizzata in acciaio Inox AISI316L per zone marittime e portuali
Sistema di connessione
Connessione diretta con morsettiera d'alimentazione
Caratteristiche elettriche
Tensione 230V/400V
Frequenza tra i 50hz e i 60hz
Grado di protezione standard IP44 (IP67 su richiesta e in zone marittime se versione senza porta)
Normative EN 60947-1 ed EN 61439
Dotazioni aggiuntive
Diffusore luminoso a LED
Impianto/diffusore audio
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Sistemi prepagati con tessere BADGE ricaricabili
Esempi di equipaggiamenti
New VMR equipaggia le sue colonnine fisse per la distribuzione dei servizi con prese standard IP44 (IP67 su richiesta e in zone marittime se versione senza porta).
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello ICEBERG versione con o senza porta, avente L200 x H860:
Equipaggiamento A:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
Equipaggiamento C:
02 prese SCHUKO
02 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A inclinata
01 MTD 4x16A 6ka 0,03
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello ICEBERG versione con o senza porta, avente L200 x H1200:
Equipaggiamento A:
06 prese SCHUKO
06 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
Equipaggiamento C:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A inclinata
01 MTD 4x16A 6ka 0,03

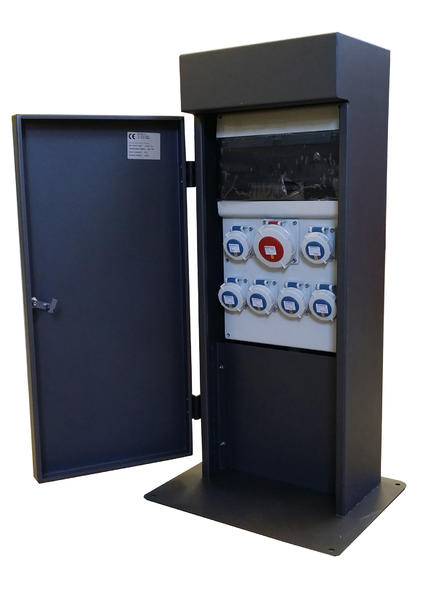

Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello ICEBERG versione con o senza porta, avente L400 x H1200:
Equipaggiamento A:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento B:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento C:
02 prese CEE 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
Equipaggiamento D:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
Equipaggiamento E:
06 prese SCHUKO
06 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento F:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento G:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
Equipaggiamento D:
10 prese CEE 2P+T 16A
10 MTD 1P+N 16A 6ka 0,03
