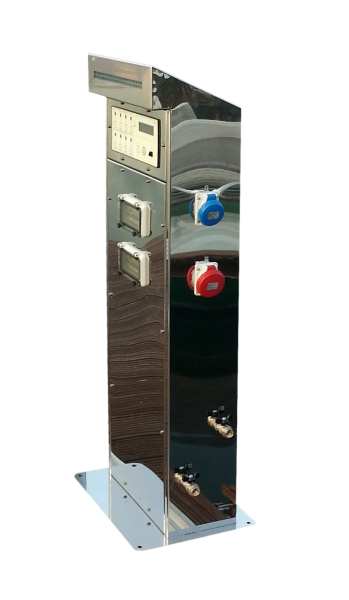

Colonnina PROXIMA per la distribuzione dei servizi
PROXIMA fa parte della "Linea Classica" della famiglia di colonnine fisse per la distribuzione di energia elettrica e servizi, quali acqua, aria compressa, trasmissione dati e impianti audio.
L'unità fissa di distribuzione di energia elettrica e servizi complementari PROXIMA è realizzata in acciaio inox AISI304, oppure in AISI316L su richiesta, per essere robusta e durevole nel tempo e si propone come un'intelligente soluzione per spazi urbani, campeggi, porti, marine, centri commerciali, piazzali di sosta caravan e aree per la ricarica di veicoli elettrici.
-In luoghi pubblici vengono utilizzate per piazze, aree mercatali, hotel e alberghi, centri storici, parchi pubblici, centri sportivi, centri commerciali, pontili e marine, parcheggi per caravan e aree di campeggio, aeroporti e hangar, stazioni ferroviarie e metropolitane e stadi.
-In ambiti privati come ville, giardini, piscine, spazi condominiali, officine e capannoni industriali i sistemi di distribuzione fissi rappresentano un aspetto altamente funzionale e di design.
La nuova linea di colonnine di distribuzione, come l’intero assortimento dei prodotti di New VMR, possono essere personalizzati con differenti combinazioni di colori e lavorazioni e l’aggiunta di sistemi di illuminazione per esterni e sistemi prepagati.
La colonnina di distribuzione di energia elettrica e servizi modello PROXIMA è disponibile in due diversi formati di larghezza 250mm o 400mm, combinabile con tre differenti altezze 860mm, 1200mm e 1500mm.
E' possibile scegliere tra la versione classica e quella con porta chiusa con chiave a base triangolare e a richiesta con chiave cifrata.
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE
La colonnina fissa per la distribuzione di energia elettrica, acqua, aria compressa, trasmissione dati e impianti audio modello PROXIMA è realizzata interamente in acciaio inox pressopiegato AISI304 o AISI316L e presenta un elegante design con testa inclinata.
Lo spessore della struttura è di 2mm con possibilità di verniciatura RAL per esterni.
E' dotata di sistema di fissaggio interno o esterno, in base alle specifiche progettuali.
La versione con porta è dotata di uno sportello per l'uscita dei cavi a spina inserita e porta chiusa.
DETTAGLI TECNICI
Dimensioni standard
A. Modello PROXIMA-200 ha una larghezza di 200mm e un'altezza variabile tra 860mm, 1200mm e 1500mm
B. Modello PROXIMA-400 ha una larghezza di 400mm e un'altezza variabile tra 860mm, 1200mm e 1500mm
Materiali della struttura
A. Struttura realizzata in acciaio inox AISI304
B. Struttura realizzata in acciaio inox AISI316L per zone marittime e portuali
Sistema di connessione
Connessione diretta con morsettiera d'alimentazione
Caratteristiche elettriche
Tensione 200V/400V
Corrente fino ad un massimo di 125A
Frequenza tra i 50hz e i 60hz
Grado di protezione standard IP44 oppure IP67 su richiesta
Normative EN 60947-1 ed EN 61439
Dotazioni aggiuntive
Impianto per ricarica veicoli e auto elettriche
Diffusore luminoso a LED
Impianto/diffusore audio
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Impianto gas
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Esempi di equipaggiamenti
New VMR equipaggia le sue colonnine fisse per la distribuzione dei servizi con prese standard IP44, oppure IP67 su richiesta.
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello PROXIMA-200 con altezza 860mm, valida per versioni normali, con o senza porta, o con sistema prepagato:
Equipaggiamento A:
01 presa IEC309 3P 16A con protezione
01 valvola a sfera da 1/2"
01 morsettiera d'alimentazione
Equipaggiamento B:
03 presa IEC309 3P 16A con protezione
01 morsettiera d'alimentazione
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello PROXIMA-200 con altezza 1200mm, valida per versioni normali, con o senza porta, o con sistema prepagato:
Equipaggiamento A:
04 prese IEC309 3P 16A con protezione
02 valvole a sfera da 1/2"
01 morsettiera d'alimentazione
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello PROXIMA-400 con altezza 860mm, valida per versioni normali, con o senza porta, o con sistema prepagato:
Equipaggiamento A:
01 presa IEC309 3P 32A con protezione
03 prese IEC309 3P 16A con protezione
01 morsettiera d'alimentazione
Equipaggiamento B:
04 prese IEC309 3P 16A con protezione
01 contatore di consumo digitale trifase 40A
01 kit di illuminazione
04 valvole a sfera da 1/2"
01 morsettiera d'alimentazione
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello PROXIMA-400 con altezza 1200mm, valida per versioni normali, con o senza porta, o con sistema prepagato:
Equipaggiamento A:
01 presa IEC309 4P 32A con protezione
01 presa IEC309 5P 16A con protezione
04 prese IEC309 3P 16A con protezione
01 morsettiera d'alimentazione
Equipaggiamento B:
02 prese IEC309 3P 32A con protezione
02 prese IEC309 3P 16A con protezione
04 valvole a sfera da 1/2"
01 morsettiera d'alimentazione
Equipaggiamento C:
02 prese IEC309 4P 63A con protezione
02 prese IEC309 3P 32A con protezione
04 valvole a sfera da 1/2"
01 morsettiera d'alimentazione
