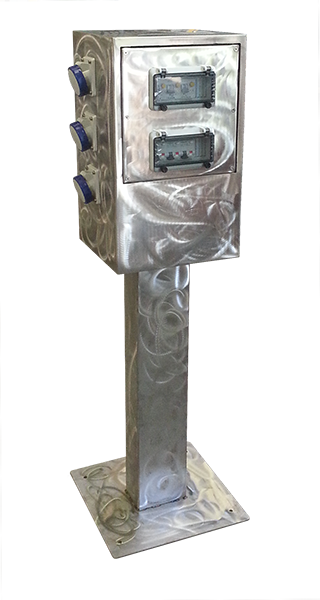

Colonnina SIMPLY per la distribuzione dei servizi
SIMPLY fa parte della "Linea Camping" della famiglia di colonnine fisse per la distribuzione di energia elettrica e servizi, quali acqua, aria compressa, trasmissione dati e impianti audio.
L'unità fissa di distribuzione di energia elettrica e servizi complementari SIMPLY è realizzata in acciaio inox AISI304, oppure in AISI316L su richiesta, per essere robusta e durevole nel tempo e si propone come un'intelligente soluzione per spazi urbani, campeggi, porti, marine, centri commerciali, piazzali di sosta caravan e aree per la ricarica di veicoli elettrici.
L'unità fissa di distribuzione ed erogazione dei servizi SIMPLY può anche essere installata:
-In luoghi pubblici vengono utilizzate per piazze, aree mercatali, hotel e alberghi, centri storici, parchi pubblici, centri sportivi, centri commerciali, pontili e marine, parcheggi per caravan e aree di campeggio, aeroporti e hangar, stazioni ferroviarie e metropolitane e stadi.
-In ambiti privati come ville, giardini, piscine, spazi condominiali, officine e capannoni industriali i sistemi di distribuzione fissi rappresentano un aspetto altamente funzionale e di design.
La nuova linea di colonnine di distribuzione, come l’intero assortimento dei prodotti di New VMR, possono essere personalizzati con differenti combinazioni di colori e lavorazioni e l’aggiunta di sistemi di illuminazione per esterni.
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE
La colonnina fissa per la distribuzione di energia elettrica, acqua, aria compressa, trasmissione dati e impianti audio modello SIMPLY è realizzata interamente in acciaio inox AISI304 o AISI316L.

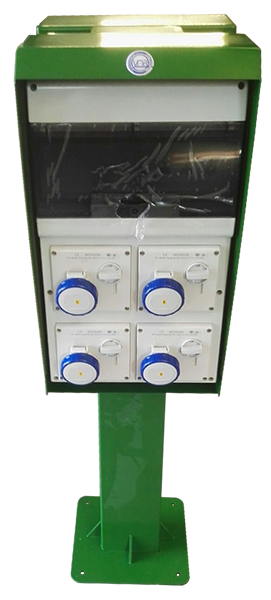

La struttura può essere verniciatura RAL.
Disponibile nella versione con uno o due fronti per montare gli equipaggiamenti, rispettivamente versione MONOFRONTE e versione BIFRONTE.
E' dotata di sistema di fissaggio esterno.
DETTAGLI TECNICI
Dimensioni standard e caratteristiche meccaniche
SIMPLY versione MONOFRONTE con un solo fronte disponibile per montare gli equipaggiamenti
SIMPLY versione BIFRONTE con due fronti disponibili per montare gli equipaggiamenti
Resistenza agli urti IK10
Struttura realizzata in acciaio Inox AISI304
Struttura realizzata in acciaio Inox AISI316L per zone marittime e portuali
Sistema di connessione
Connessione diretta con morsettiera d'alimentazione
Caratteristiche elettriche
Tensione 230V/400V
Frequenza tra i 50hz e i 60hz
Grado di protezione standard IP44 (IP67 su richiesta e in zone marittime)
Normative EN 60947-1 ed EN 61439
Dotazioni aggiuntive
Diffusore luminoso a LED
Impianto/diffusore audio
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Sistemi prepagati con tessere BADGE ricaricabili
Esempi di equipaggiamenti
New VMR equipaggia le sue colonnine fisse per la distribuzione dei servizi con prese standard IP44 (IP67 su richiesta e in zone marittime).
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello SIMPLY MONOFRONTE:
Equipaggiamento A:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 sezionatore 32A
Equipaggiamento C:
03 prese CEE 2P+T 16A
03 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
Equipaggiamento D:
02 prese CEE 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello SIMPLY BIFRONTE:
Equipaggiamento A:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
02 sezionatori 32A
Equipaggiamento C:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
Equipaggiamento D:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
04 prese CEE 3P+N+T 32A
04 MTD 4x32A 6ka 0,03
