Colonnina MAGNUM per la distribuzione dei servizi
La colonnina fissa per la distribuzione dei servizi MAGNUM si propone come un prodotto dalla linea sofisticata e moderna: la colonnina è realizzata in acciaio inox AISI304, oppure in AISI316L su richiesta, per essere robusta e durevole nel tempo.
MAGNUM è l'unità di distribuzione di energia elettrica e servizi, quali acqua, aria compressa, trasmissione dati e impianti audio, e si propone come un’intelligente scelta di arredamento urbano.
L'unità fissa di distribuzione ed erogazione dei servizi MAGNUM può anche essere installata:
-In luoghi pubblici vengono utilizzate per piazze, aree mercatali, hotel e alberghi, centri storici, parchi pubblici, centri sportivi, centri commerciali, pontili e marine, parcheggi per caravan e aree di campeggio, aeroporti e hangar, stazioni ferroviarie e metropolitane e stadi.
-In ambiti privati come ville, giardini, piscine, spazi condominiali, officine e capannoni industriali i sistemi di distribuzione fissi rappresentano un aspetto altamente funzionale e di design.
La nuova linea di colonnine di distribuzione, come l’intero assortimento dei prodotti di New VMR, possono essere personalizzati con differenti combinazioni di colori e lavorazioni e l’aggiunta di sistemi di illuminazione per esterni e sistemi prepagati.
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE

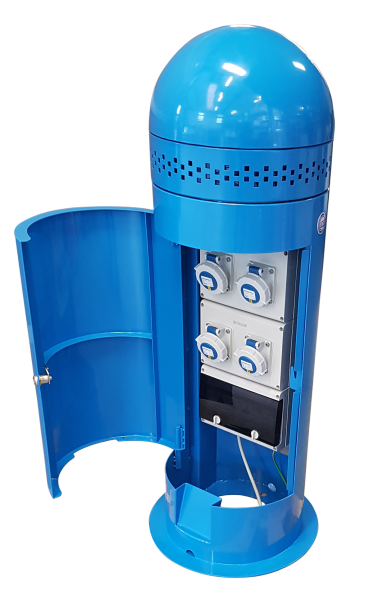

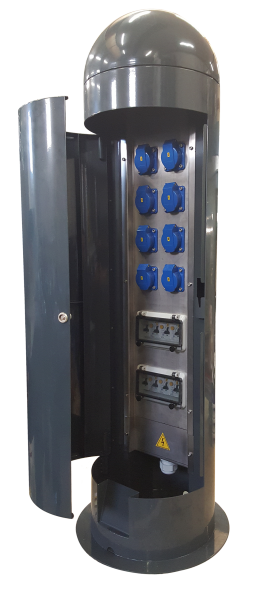

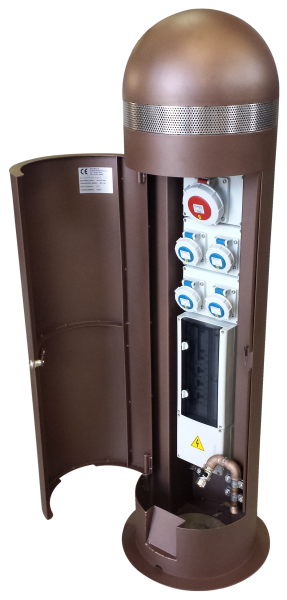

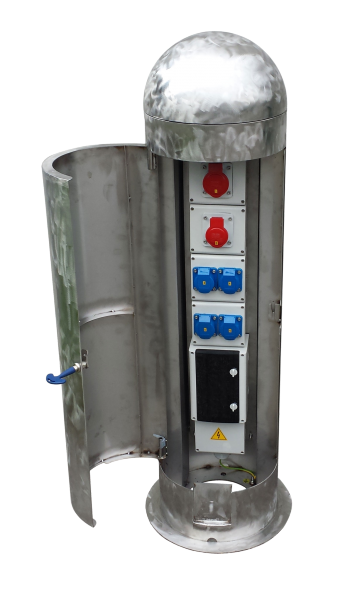

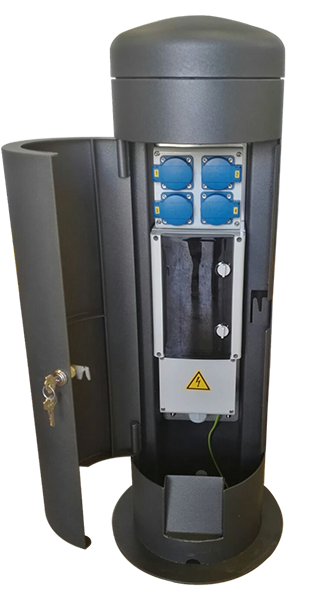

La colonnina fissa per la distribuzione di energia elettrica, acqua, aria compressa, trasmissione dati e impianti audio modello MAGNUM è realizzata interamente in acciaio inox AISI304 o AISI316L e presenta un elegante design con cappello a cupola.
La struttura può essere verniciatura RAL.
E' dotata di sistema di fissaggio interno.
La versione con porta è dotata di uno sportello per l'uscita dei cavi a spina inserita e porta chiusa.
DETTAGLI TECNICI
Dimensioni standard
A. Modello MAGNUM-250 ha una larghezza di 250mm e un'altezza a scelta tra 860mm e 1200mm
B. Modello MAGNUM-325 ha una larghezza di 325mm e un'altezza a scelta tra 860mm, 1200mm e 1350mm
C. Modello MAGNUM-500 ha una larghezza di 500mm e un'altezza a scelta tra 1250mm e 1350mm
Resistenza agli urti IK10
Struttura realizzata in acciaio Inox AISI304
Struttura realizzata in acciaio Inox AISI316L per zone marittime e portuali
Sistema di connessione
Connessione diretta con morsettiera d'alimentazione
Caratteristiche elettriche
Tensione 230V/400V
Frequenza tra i 50hz e i 60hz
Grado di protezione standard IP44 (IP67 su richiesta)
Normative EN 60947-1 ed EN 61439
Dotazioni aggiuntive
Diffusore luminoso a LED
Impianto/diffusore audio
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Sistemi prepagati con tessere BADGE ricaricabili
Esempi di equipaggiamenti
New VMR equipaggia le sue colonnine fisse per la distribuzione dei servizi con prese standard IP44, oppure IP67 su richiesta.
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello MAGNUM, avente diametro 250 x H860mm:
Equipaggiamento A – 250xH860:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B – 250xH860:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
Equipaggiamento C – 250xH860:
02 prese SCHUKO
02 MTD 1P+N 16A 6ka 0,03
01 presa inclinata CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello MAGNUM, avente diametro 250 x H1200mm:
Equipaggiamento A – 250xH1200:
06 prese SCHUKO
06 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B – 250xH1200:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
Equipaggiamento C – 250xH1200:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
01 presa inclinata CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello MAGNUM, avente diametro 325 x H860mm:
Equipaggiamento A – 325xH860:
06 prese SCHUKO
06 MTD 1P+N 16A 6ka 0,03
Equipaggiamento B – 325xH860:
03 prese SCHUKO
03 MTD 1P+N 16A 6ka 0,03
01 presa inclinata CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
Equipaggiamento C – 325xH860:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
Equipaggiamento D – 325xH860:
02 prese CEE 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
Equipaggiamento E – 325xH860:
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
Equipaggiamento F – 325xH860:
01 presa volante 3P+N+T 63A
01 MTD 4x63A 6ka 0,03
Equipaggiamento G – 325xH860:
02 prese CEE 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
Equipaggiamento H – 325xH860:
02 prese CEE 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello MAGNUM, avente diametro 325 x H1200mm:
Equipaggiamento A – 325xH1200:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento B – 325xH1200:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento C – 325xH1200:
02 prese CEE 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
Equipaggiamento D – 325xH1200:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello MAGNUM, avente diametro 325 x H1350mm:
Equipaggiamento A – 325xH1350:
06 prese SCHUKO
06 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento B – 325xH1350:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
Equipaggiamento C – 325xH1350:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
Equipaggiamento D – 325xH1350:
09 prese CEE 2P+T 16A
09 MTD 1P+N 16A 6ka 0,03
Equipaggiamento E – 325xH1350:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
01 presa CEE volante 3P+N+T 63A
01 MTD 4x63A 6ka 0,03
Equipaggiamento E – 325xH1350:
04 prese SCHUKO
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa CEE 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
01 presa CEE volante 3P+N+T 63A
01 MTD 4x63A 6ka 0,03
