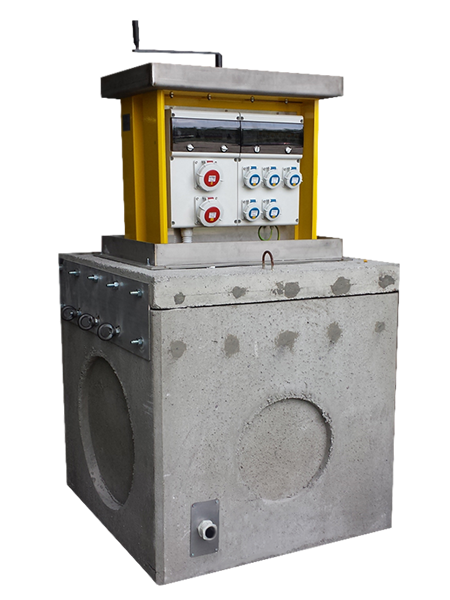

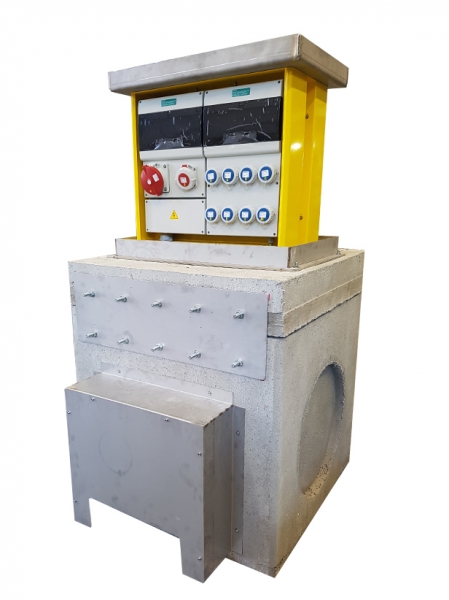

Torretta carrabile a scomparsa VM08
I nostri modelli sono troppo piccoli per il numero di prese di cui avete bisogno? Arriva in soccorso questo colosso: VM08 è un'unità carrabile a scomparsa bifronte in cui è possibile oltre 12 prese!
Il modello VM08 fa parte della famiglia delle torrette a scomparsa di New VMR ed è stata progettata per rispondere all'esigenza crescente della presenza di più prese per servire aree mercatali, poli fieristici, siti industriali e di manutenzione, piazze, parchi e giardini e parchi divertimento.
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE
La torretta carrabile della famiglia delle torrette di potenza a scomparsa, modello VM08 della linea “Urban Technology” di New VMR S.r.l., per la distribuzione di energia e servizi, è realizzata con una struttura in acciaio Inox AISI 304,oppure AISI 316L solo su richiesta,pressopiegata verniciata RAL 1021, avente due fronti disponibili per gli equipaggiamenti elettrici e due fronti disponibili per l’inserimento di valvole per la distribuzione di aria e/o acqua. Scorrimento della torretta su pattini in polizene autolubrificanti e movimentazione manuale con vite senza fine azionabile con manovella o con chiavistello da montare su trapano elettrico; oppure, solo ed esclusivamente su richiesta e se possibile, movimentazione semiautomatica con chiave di sblocco e molle a gas.
Chiusini disponibili:
· acciaio Inox* a riempimento 250kN
* trattamento con elettrodecapaggio ed elettrolucidatura con passivazione dell’acciaio per rifinire e pulire la superficie dai segni della saldatura
Completa di pozzetto in cemento RBK con dimensioni esterne 1000 x 1000 x H944mm.DETTAGLI TECNICI
Materiali della struttura
Manufatto in cemento RBK
Struttura realizzata in acciaio inox AISI304
Struttura realizzata in acciaio inox AISI316L (solo su richiesta)
Sistema di connessione
Collegamento in un pozzetto di dorsale con e cavo tipo H07RN-F (standard 3,00 mt fuori cemento, in dotazione)
Caratteristiche elettriche
Tensione 230V/400V
Frequenza tra i 50hz e i 60hz
Grado di protezione standard delle prese IP67 o IP68
Normative EN 60947-1 ed EN 61439-2
Dotazioni aggiuntive
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Sistemi prepagati con tessere BADGE ricaricabili con sistema TOTEM DI CONTROLLO
Esempi di equipaggiamenti
Esempi di equipaggiamenti
New VMR equipaggia le sue torrette carrabili a scomparsa per la distribuzione dei servizi con prese standard IP67.
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello di torretta a scomparsa tipo VM08:
Equipaggiamento A:
32 prese CEE 2P+T 16A
32 MTD 1P+N 16A 6ka 0,03
01 kit scaldiglia
Equipaggiamento B:
24 prese CEE 2P+T 16A
24 MTD 1P+N 16A 6ka 0,03
01 kit scaldiglia
Equipaggiamento C:
12 prese CEE 2P+T 16A
12 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
01 kit scaldiglia
Equipaggiamento D:
20 prese CEE 2P+T 16A
20 MTD 1P+N 16A 6ka 0,03
04 prese CEE 2P+T 32A
04 MTD 1P+N 32A 6ka 0,03
01 kit scaldiglia
Equipaggiamento E:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
04 prese CEE 2P+T 32A
04 MTD 1P+N 32A 6ka 0,03
02 prese CEE 3P+N+T 63A
02 MTD 4x63A 6ka 0,03
01 kit scaldiglia
Equipaggiamento F:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
02 prese CEE 3P+N+T 63A
02 MTD 4x63A 6ka 0,03
01 kit scaldiglia
Equipaggiamento G:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 63A
02 MTD 4x63A 6ka 0,03
02 prese CEE 3P+N+T 125A
02 MTD 4x125A 25ka 0,03
01 kit scaldiglia
Equipaggiamento H:
12 prese CEE 2P+T 16A
12 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 125A
02 MTD 4x125A 25ka 0,03
01 kit scaldiglia
Equipaggiamento I:
16 prese interbloccate 2P+T 16A
16 MTD 1P+N 16A 6ka 0,03
01 kit scaldiglia
Equipaggiamento L:
08 prese interbloccate 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
08 prese interbloccate 3P+N+T 16A
08 MTD 4x16A 6ka 0,03
01 kit scaldiglia
Equipaggiamento M:
08 prese interbloccate 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
04 prese interbloccate 3P+N+T 16A
04 MTD 4x16A 6ka 0,03
01 presa interbloccata 3P+N+T 63A
01 MTD 4x63A 6ka 0,03
01 kit scaldiglia
Equipaggiamento N:
08 prese interbloccate 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
02 prese con interblocco elettrico 3P+N+T 125A
02 MTD 4x125A 25ka 0,03
01 kit scaldiglia
