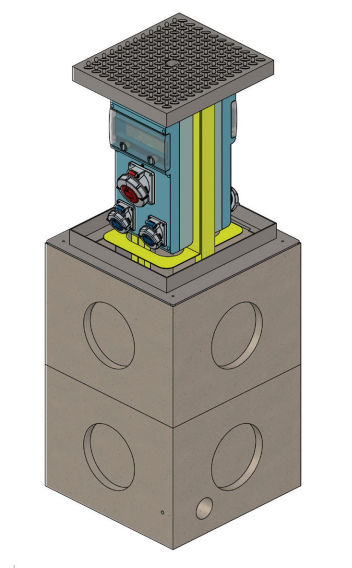

Torretta carrabile a scomparsa VM05
La torretta carrabile VM05 fa parte della famiglia delle torrette a scomparsa e si presenta come la soluzione per distribuire, in totale sicurezza, energia elettrica e altri servizi, quali acqua, aria compressa, trasmissione dati.
L'unità presenta una struttura in acciaio inox AISI304, oppure in AISI316L su richiesta, e dispone di due fronti disponibili per gli equipaggiamenti elettrici e per l’inserimento di valvole per la distribuzione di aria e/o acqua.
Questa tipologie di unità a scomparsa permette di ottimizzare gli spazi esterni ed interni, sfruttando ogni centimentro a disposizione e assicurando la possibilità di evitare l'istallazione di barriere architettoniche fisse: è possibile optare per un chiusino in acciaio inox riempibile in modo da ottimizzare la sua mimetizzazione quando è chiusa.
Il modello di torretta a scomparsa VM05 si presta utile in diversi contesti, quali: aree mercatali, piazze, centri storici, parchi comunali, ponti, parcheggi, aree di sosta camper, hotel, piscine, campi da calcio, centri sportivi, parchi divertimento, officine, stazioni ferroviarie e metropolitane, aeroporti, hangar, centri di manutenzione, magazzini, siti industriali, strade e autostrade... e molto ancora!
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE

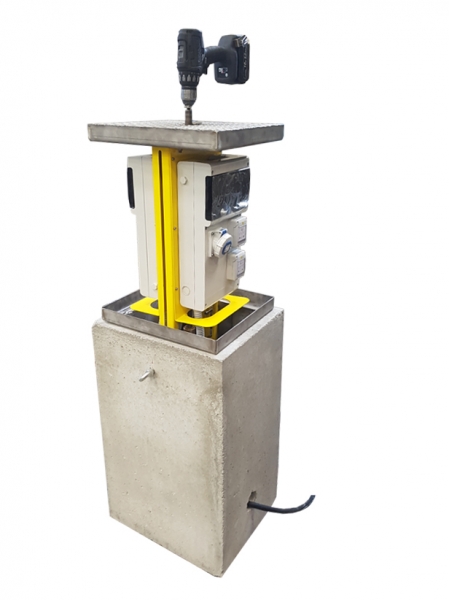

La torretta carrabile della famiglia delle torrette di potenza a scomparsa, modello VM05 della linea “Urban Technology” di New VMR S.r.l., per la distribuzione di energia e servizi, è realizzata con una struttura in acciaio Inox AISI 304,oppure AISI 316L solo su richiesta,pressopiegata verniciata RAL 1021, avente due fronti disponibili per gli equipaggiamenti elettrici. Scorrimento della torretta su pattini in polizene autolubrificanti e movimentazione manuale con vite senza fine azionabile con manovella o con chiavistello da montare su trapano elettrico; oppure, solo ed esclusivamente su richiesta e se possibile, movimentazione semiautomatica con chiave di sblocco e molle a gas.
Chiusini disponibili:
· acciaio Inox* a riempimento 250kN
* trattamento con elettrodecapaggio ed elettrolucidatura con passivazione dell’acciaio per rifinire e pulire la superficie dai segni della saldatura
Completa di pozzetto in cemento RBK con dimensioni esterne 490x490 x H740mm.
DETTAGLI TECNICI
Materiali della struttura
Manufatto in cemento RBK
Struttura realizzata in acciaio inox AISI304
Struttura realizzata in acciaio inox AISI316L (solo su richiesta)
Sistema di connessione
Collegamento in un pozzetto di dorsale con e cavo tipo H07RN-F (standard 3,00 mt fuori cemento, in dotazione)
Caratteristiche elettriche
Tensione 230V/400V
Frequenza tra i 50hz e i 60hz
Grado di protezione standard delle prese IP67 o IP68
Normative EN 60947-1 ed EN 61439-2
Dotazioni aggiuntive
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Sistemi prepagati con tessere BADGE ricaricabili con sistema TOTEM DI CONTROLLO
Esempi di equipaggiamenti
New VMR equipaggia le sue torrette carrabili a scomparsa per la distribuzione dei servizi con prese standard IP67.
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello di torretta a scomparsa tipo VM05:
Equipaggiamento A:
08 prese CEE 2P+T 16A
08 MTD 1P+N 16A 6ka 0,03
01 kit scaldiglia
Equipaggiamento B:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
02 valvole a sfera 1/2"
01 kit scaldiglia
Equipaggiamento C:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
01 valvola a sfera 1/2"
01 kit scaldiglia
Equipaggiamento D:
04 prese CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 2P+T 32A
01 MTD 1P+N 32A 6ka 0,03
01 presa CEE 3P+N+T 63A
01 MTD 4x63A 6ka 0,03
01 kit scaldiglia
Equipaggiamento E:
06 prese CEE 2P+T 16A
06 MTD 1P+N 16A 6ka 0,03
02 prese CEE 2P+T 32A
02 MTD 1PN 32A 6ka 0,03
01 kit scaldiglia
Equipaggiamento F:
01 presa CEE 3P+N+T 63A
01 MTD 4x63A 6ka 0,03
01 kit scaldiglia
Equipaggiamento G:
02 prese CEE 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
02 prese CEE 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
01 kit scaldiglia
Equipaggiamento H:
02 prese interbloccate 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
02 prese interbloccate 3P+N+T 32A
02 MTD 4x32A 6ka 0,03
01 kit scaldiglia
Equipaggiamento I:
04 prese interbloccate 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 kit scaldiglia
Equipaggiamento L:
02 prese interbloccate 2P+T 16A
02 MTD 1P+N 16A 6ka 0,03
01 presa interbloccata 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 presa interbloccata 3P+N+T 32A
01 MTD 4x32A 6ka 0,03
01 kit scaldiglia
Equipaggiamento M:
02 prese interbloccate con fusibili 2P+T 16A
01 presa interbloccata con fusibili 3P+N+T 16A
01 presa interbloccata con fusibili 3P+N+T 32A
01 kit scaldiglia
