Floorbox per la distribuzione di energia e servizi
New VMR ha rivoluzionato il suo modello VM02 tipo pozzetto con sportello a ribalta, trasformandolo in un floorbox, pratico e funzionale grazie alla possibilità di accedere ai servizi anche con il chiusino chiuso e spina inserita.
Il pozzetto ed il chiusino sono interamente realizzati in acciaio inox AISI304, oppure AISI316L su richiesta, e la sua caratteristica di proporsi come custodia modulare permette di poter essere installato facilmente in qualsiasi contesto, dimostrandosi estremamente utile quando c'è poco spazio e bisogna sfruttare ogni centimentro: bar, locali, ristoranti, hotel, piscine, centri sportivi, giardini e parchi, officine, uffici, parchi divertimento, piazze, musei, mercati, aree campeggio, posteggi e molto altro ancora!

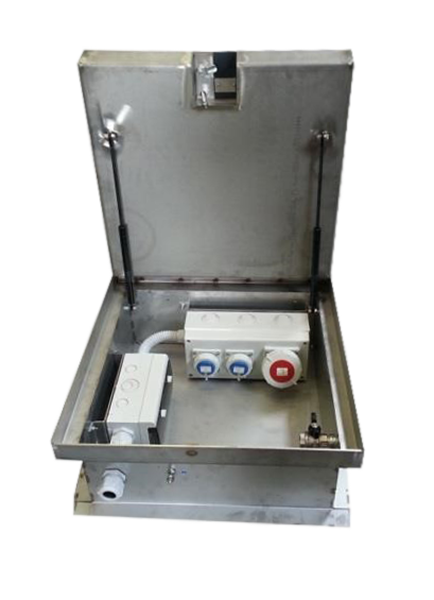

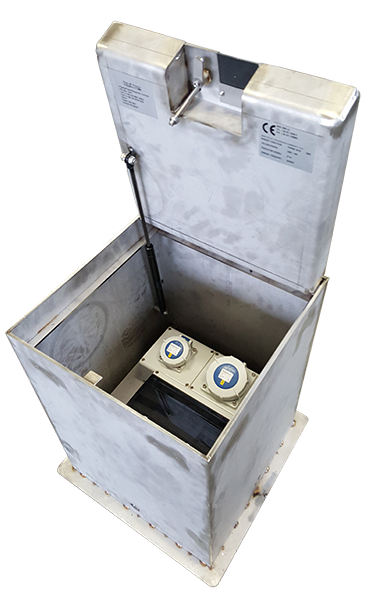

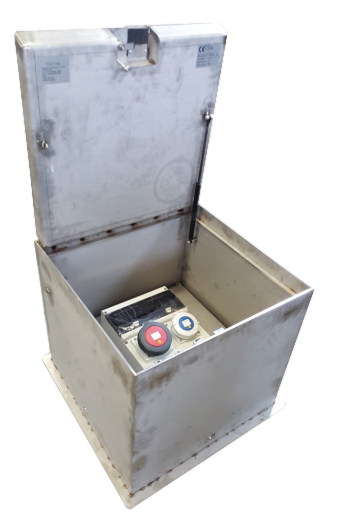

Il floorbox di New VMR è disponibile in diversi formati: gli standard 30x30, 40x40 e 50x50, ma ricordiamo che New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE
La torretta di potenza a scomparsa tipo floorbox di New VMR per la distribuzione di energia elettrica e servizi complementari, quali acqua, aria compressa, trasmissione dati e impianti audio permette di essere utilizzata anche con il chiusino in posizione di riposo, mediante apposito sportello uscita cavi gommato.
L'unità è composta interamente in acciaio inox AISI304,oppure AISI316L su richiesta.
Il chiusino è realizzato in acciaio inox ed è disponibile nelle versioni a riempimento o con finitura mandorlata.
La sua apertura è facilitata da un perno parzialmente estraibile dalla superficie del coperchio e dal doppio attuatore a gas; mentre, la sua chiusura è garantita da una serratura di sicurezza a baionetta in bronzo con leveraggio di blocco in acciaio inox AISI 304 azionabile con chiave ad impronta quadrata.
Il floorbox di New VMR è disponibile in diversi formati: gli standard 30x30, 40x40 e 50x50, ma ricordiamo che New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
DETTAGLI TECNICI
Chiusini disponibili
A. Chiusino in acciaio inox AISI304oppure AISI316L con finitura mandorlata 400KN
B. Chiusino in acciaio inox AISI304oppure AISI316L a riempimento 250KN
Tipo di movimentazione
Sollevamento semiautomatico con molle a gas e chiave di sblocco, con perno di ausilio per l'apertura
Pozzetto di contenimento
Contenitore in acciaio inox AISI304 oppure AISI316L, dotato di foro per drenaggio naturale
Sistema di connessione
Possibilità di scelta tra morsettiera esterna di connessione e cavo tipo H07RN-F (standard 3,00 mt)
Dotazioni aggiuntive
Contatori di consumo elettrici
Contatori di consumo idrici
Innesti aria compressa
Connettori audio/video
Prese RJ/dati/fonia
Rubinetti valvola a sfera 1/2" o 3/4"
Esempi di equipaggiamenti
New VMR equipaggia i suoi pozzetti con portello a ribalta per la distribuzione dei servizi con prese standard IP67.
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello di torretta a scomparsa tipo floorbox:
Equipaggiamenti per interni ed esterni
Equipaggiamento A:
01 presa interbloccata 2P 16A con protezione
01 interruttore magnetotermico differenziale MTD 1P+N 16A 6KA 0,03
04 prese RJ45 cat.6
01 cavo di alimentazione o morsettiera
Equipaggiamento B:
01 presa interbloccata 5P 16A con protezione
01 interruttore magnetotermico differenziale MTD 4x16A 6KA 0,03
04 prese RJ45 cat.6
01 cavo di alimentazione o morsettiera
Equipaggiamento C:
01 presa interbloccata 5P 32A con protezione
01 interruttore magnetotermico differenziale MTD 4x32A 6KA 0,03
04 prese RJ45 cat.6
01 cavo di alimentazione o morsettiera
