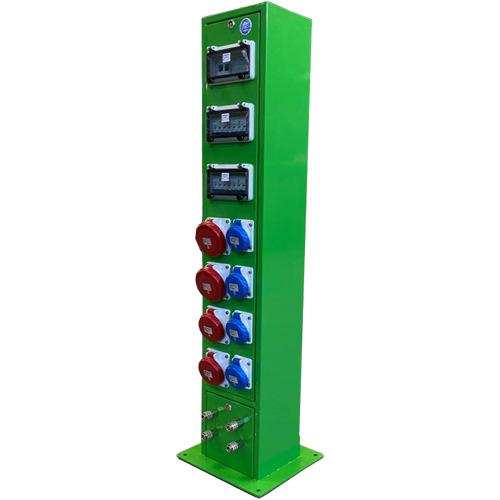

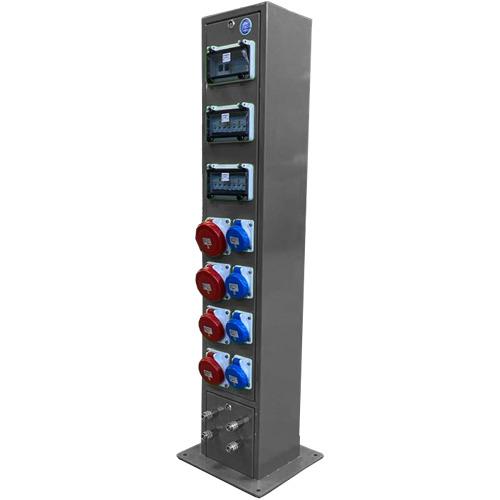

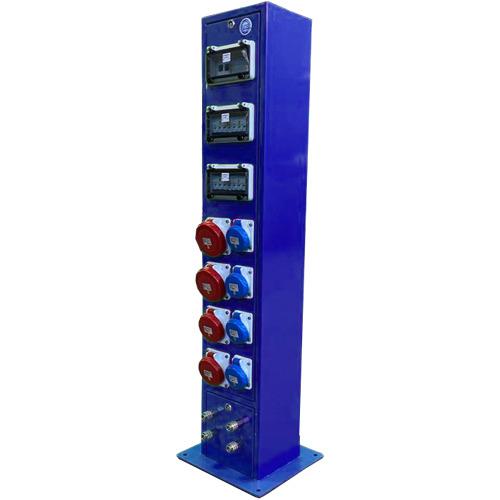

Colonnina INDUSTRIA per la distribuzione dei servizi
INDUSTRIA fa parte della "Linea Industrial" delle colonnine fisse per la distribuzione di energia elettrica e servizi, quali acqua, aria compressa, trasmissione dati e impianti audio.
New VMR S.r.l. ha progettato la linea Industrial per venire incontro alla necessità di avere postazioni di lavoro con energia elettrica e altri servizi a portata di mano presso hangar, officine, centri e capannoni industriali.
Tutte le colonnine sono realizzate con strutture robuste realizzate in acciaio Inox e personalizzabili con luci segnapasso, bande catarifrangenti e diverse colorazioni, per essere ben visibili ed evitare imprevisti sia in luoghi chiusi che aperti.
Il modello INDUSTRIA è caratterizzato da ingresso di alimentazione dall’alto (dal basso su richiesta specifica), resistenza agli urti IK10 e sistema di fissaggio esterno (interno su richiesta specifica).
New VMR offre un servizio di progettazione su misura, per venire incontro alle esigenze specifiche dei clienti.
Dettagli tecnici
DESCRIZIONE GENERALE
La colonnina fissa per la distribuzione di energia elettrica, acqua, aria compressa, trasmissione dati e impianti audio modello INDUSTRIA è realizzata interamente in acciaio inox AISI304 o AISI316L.
La struttura può essere verniciatura RAL.
E' dotata di sistema di fissaggio esterno.
DETTAGLI TECNICI
Dimensioni standard e caratteristiche meccaniche
Dimensioni standard* L230 x P190 con altezza 1255mm oppure 1450mm
*Possibilità di avere dimensioni speciali in base alla richiesta o all'equipaggiamento specifico - contattare lo staff di New VMR S.r.l. per quotazione specifica
Resistenza agli urti IK10
Struttura realizzata in acciaio Inox AISI304
Struttura realizzata in acciaio Inox AISI316L per zone marittime e portuali
Sistema di connessione
Ingresso alimentazione dall’alto (su richiesta connessione diretta con morsettiera d'alimentazione dal basso)
Caratteristiche elettriche
Tensione 230V/400V
Frequenza tra i 50hz e i 60hz
Grado di protezione standard IP67
Normative EN 60947-1 ed EN 61439
Dotazioni aggiuntive
Diffusore luminoso a LED
Impianto/diffusore audio
Connettori audio/video
Prese RJ/dati/fonia
Innesti aria compressa
Rubinetti valvola a sfera 1/2" o 3/4"
Contatori di consumo elettrici
Contatori di consumo idrici
Sistemi prepagati con tessere BADGE ricaricabili
Esempi di equipaggiamenti
New VMR equipaggia le sue colonnine fisse per la distribuzione dei servizi con prese standard IP44, oppure IP67 su richiesta.
Di seguito è possibile prendere visione di alcuni esempi di configurazioni elettriche per il modello INDUSTRIA:
Equipaggiamento A:
06 prese SCHUKO
03 MTD 1P+N 16A 6ka 0,03
02 prese CEE 3P+N+T 16A
02 MTD 4x16A 6ka 0,03
01 MT generale 4x63A 6ka
Equipaggiamento B:
06 prese SCHUKO
03 MTD 1P+N 16A 6ka 0,03
01 presa CEE 2P+T 16A
01 MTD 1P+N 16A 6ka 0,03
01 MT generale 4x63A 6ka
Equipaggiamento C:
10 prese SCHUKO
05 MTD 1P+N 16A 6ka 0,03
01 presa CEE 2P+T 16A
01 MTD 1P+N 16A 6ka 0,03
01 MT generale 4x63A 6ka
Equipaggiamento D:
04 prese SCHUKO
01 presa CEE 2P+T 16A
04 MTD 1P+N 16A 6ka 0,03
01 presa CEE 3P+N+T 16A
01 MTD 4x16A 6ka 0,03
01 MT generale 4x63A 6ka
